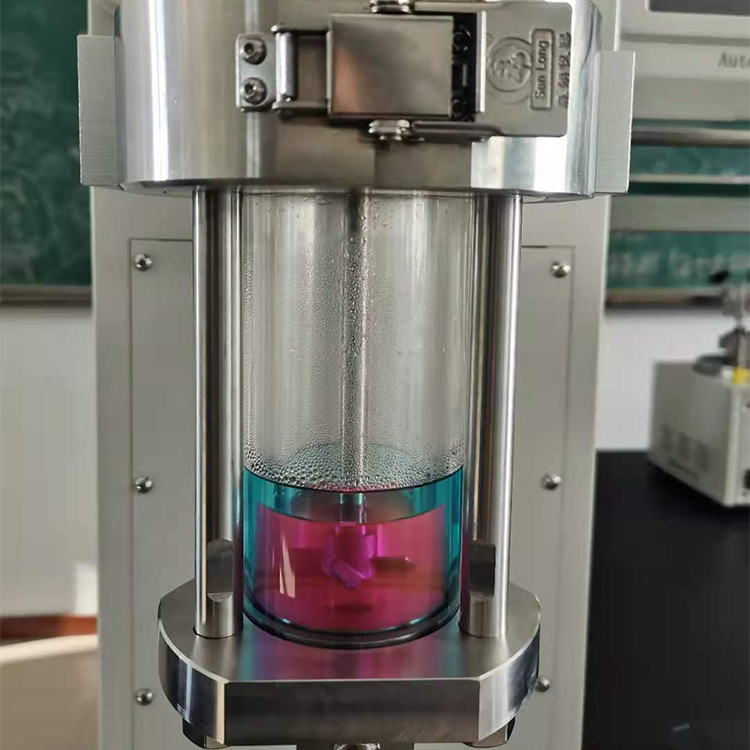

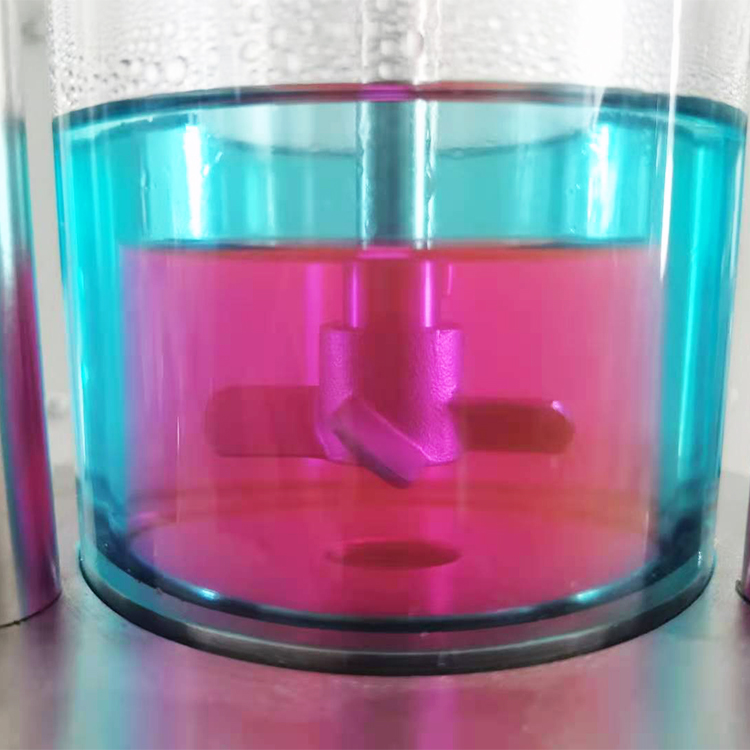

全自动宝石透明高压反应釜
全透明蓝宝石微型高压反应釜，耐压力，全体积可视。世纪森朗是国内把Sapphire晶体应用到高压反应釜上实现高压可视反应，世纪森朗蓝宝石可视高压反应釜为全透明可视高压反应釜，用于反应可视研究、取样分析、多相相行为观察、超临界微粒制备的喷雾观察、热力学性质研究、长时间溶解过程观测等。应用于各种催化反应、CO2超临界反应、加氢反应、光催化、光电催化、气液两相、液液两相、放热反应、新材料测试、腐蚀性测试、相平衡实验、超临界反应、催化剂评价和发展等应用。
Sapphire全透明蓝宝石高压反应釜技术参数：
型 号 | AC-DS50、AC-DS100、AC-DS200、AC-DS1000 |
容 积 | 50ml、100ml、200ml、1000ml定制容积 |
类 型 | 台式，全透明Sapphire晶体，360度可视 |
工作温度 | 150℃ |
加 热 方 式 | 双夹套控温系统 |
结 构 方 式 | 卡环快拆卸 |
搅 拌 速 度 | 0－1200rpm |
搅 拌 方 式 | 直联机械搅拌 |
工 作 压 力 | 标配10Mpa（可工作30Mpa） |
结 构 材 质 | 316L不锈钢，反应室为Sapphire晶体 |
MRSC控制系统 | AutoChem V1.06 *1. 反应釜体釜盖电动分离； *2.具备探底管取样功能； 3.配备有 LCD 真彩色全触摸操作界面； 4.无需冷却水磁耦合搅拌； 5.具备外层防护透明窗； *6.全透明耐压蓝宝石釜体，高压 360°可视； 7.支持保温计时和启动计时； 8.支持压力数显功能，多种压力单位自由切换； *9.支持远程控制，具备 RS485 通讯口； *10.具备安全联锁功能，超温超压报警。 *操作界面：计算机软件操作，或采用7 英寸真彩色电容触控屏，模块化显示可现场操作。 温控模块：外接高温循环器控夹套温度，控温精度±1℃ *搅拌模块：精准调速，可达 1200r/min，转速精度±2r/min 定时模块：具有双定时模式，保温定时和启动定时 压力模块：预装压力传感器，精度高达 0.25%，316L材质，压力数显，带有超压报警联锁，自定义上限压力 电动升降系统：独立机械按钮，一键釜体釜盖自动分离 *联动安全联锁：超温超压报警，停止工作，切断加热，用户可自定义上限温度 *上位机软件V1.06：搅拌、定时等可通过软件在电脑中可查看设置；历史数据、运行的数据实时可查；可生成温度、压力、转速等数据曲线；可数据导出以 Excel 表格形式保存；可查看设备报警记录；具备权限管理功能；
|
蓝宝石高压可视反应釜Sapphire主要特点及应用：
1. 耐磨、高硬度、耐腐蚀、摩擦系数小，是精密仪表机械轴承的理想材料；
2. 透光性能优良，因此也化学实验反应仪器的材料；
3. 高强度、耐腐蚀、高热导率、高热导率、高透光特性及宽透光波段（从近紫外到7um中红外波段），是理想的窗口材料和光学元件材料；
4. 电绝缘性能优良，六方对称结构，化学性能稳定，是半导体、超导衬底材料（漏电容和寄生电容小）；
5. 蓝宝石C面与Ⅲ-Ⅴ和Ⅱ-Ⅵ族沉积薄膜之间的晶格常数失配率小（与GaN之间失配主要的外延基片材料。
铸就实验室反应釜主流影响力，助力中国科研事业发展。世纪森朗拥有着十多年微型高压反应釜加工技术经验和反应设备核心技术，可为用户定制加工适应不同实验体系的反应设备，并保证其安全、稳定、操作简便。
技术功能参数及指标
仪器配置
*打开方式 | 卡环快拆卸方式 |
体积 | 参考报价方案 |
密封方式 | A型双线密封 |
加热方式 | 油浴外循环（控夹套温度）夹套（油浴）+盘管（循环水） |
*出料方式 | 内衬取料 |
加热功率 | ≥1KW |
使用温度 | 室温-150℃ |
控温 | 人工控温 |
*设计压力 | ≥15MPa |
爆破压力 | 12.5MPa |
*使用压力 | ≤10MPa |
*标准材质 | 316L（上下密封法兰）+蓝宝石晶体(进口产品需提供证明材料) |
搅拌功率 | ≥50W |
搅拌扭矩 | ≥1NM |
搅拌速度 | 100-1000r/min |
*操作系统 | 电容触摸系统+远程计算机操作 |
*操作方式 | 触摸屏+电脑远程操作 |
釜盖管口
序号 | 管口 | 数量 | 规格 | 用途 |
1 | 气相口 | 1 | 装气相针阀 （带三通） | |
2 | 液相口 | 1 | 装液相针阀 配四通阀 （带三通） | |
3 | 搅拌口 | 1 | 装磁耦合搅拌器 | |
4 | 测温口 | 1 | 装温度传感器 | |
5 | 测压口 | 1 | 装压力表&压力传感器 | |
6 | 冷却盘管口 | 2 | 水冷降温 |
预装部件
序号 | 部件 | 数量 | 材质 | 输出接口 | 用途 |
1 | 气相针阀 | 3 | 316L | 卡套 进气/排气，四通 | |
2 | 液相针阀(注1) | 1 | 316L | 卡套 取样 | |
3 | 液相插底管+液相插底取样阀 | 1 | 316L | 探底取样(可拆卸) | |
4 | 爆破片 | 1 | 卡套 爆破泄压 | ||
*5 | 搅拌桨 | 1 | 316L | 锚框式，含副桨 双层，桨叶形状要保证粘度为10000mpa.s工况下可以搅拌均匀 | |
6 | 温度传感器 | 1 | 316L | 测量釜内温度 | |
7 | 压力表 | 1 | 316L | 测量釜内压力 | |
8 | 压力传感器 | 1 | 316L | 压力数显 | |
9 | 冷却盘管 | 1 | 316L | ||
注 液相阀输出口标配外径 3mm 出液弯管 | |||||
配件
序号 | 品 名 | 型号/规格/材质 | 数量 | 单位 | 备注 |
*1 | 反应釜 | 1000磁耦合搅拌 人造蓝宝石晶体材质 | 1 | 台 | 含主体和控制 |
2 | 气相阀 | 3 | 只 | 预装 | |
3 | 液相阀 | 1 | 只 | 预装 | |
*4 | 磁耦搅拌器 | 1 | 套 | 锚框式双层桨 | |
5 | 温度传感器 | 1 | 根 | 预装 | |
6 | 压力传感器 | 1 | 只 | 预装 | |
7 | 爆破片 | 1 | 套 | 预装 | |
8 | 压力表 | 1 | 只 | 预装 | |
*9 | 探底管 | 1 | 根 | 预装 | |
10 | 进气管 | 3 | 根 | 乙烯/二氧化碳 配备止回阀 | |
11 | 液相出料管 | 1 | 根 | ||
12 | 通讯线 | 1 | 根 | ||
13 | 电源线 | 1 | 根 | ||
14 | K偶补偿导线 | 1 | 根 | ||
15 | 保险丝 | 3 | 只 | ||
16 | 工具 | 1 | 套 | ||
17 | 上位机软件 | 1 | 套 |
  |
