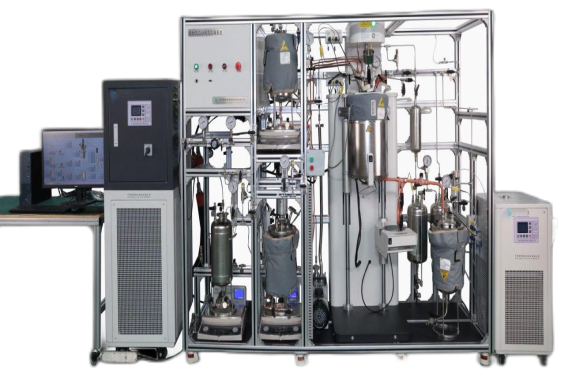

小试聚合反应装置反应单元

全自动反应釜釜盖固定，釜体电动升降分离，釜体外层预设不锈钢外壳保温层，釜盖配备一套进气系统，恒压加料系统（滴加罐250ml），一套冷凝精馏回流和两套冷凝收集系统（1000ml收集罐），冷凝器后端排空和抽真空，一套安全阀，超压自动泄压，安全保护，1个机械测压表，1个压力传感器（具备超压报警安全联锁），1个温度传感器（具备超温报警安全联锁）。

小试聚合反应装置加热单元，加热采用为高温循环器，双显双控，主控物料温度，辅助控制进出油口温度。温控采用先进的人工智能PID模糊控制，加热炉外层设有保温层，恒定釜内物料温度，外层绝热，防止烫伤，小试聚合反应装置控制单元，控制采用开发的控制系统，全触摸形式，在线监测釜内温度，压力，并有安全联锁报警功能，多重严格安全控制逻辑：当温度或压力达到高限是，系统会发出指令，自动启动相关保护逻辑；反应单元配有安全泄压阀，以防系统超压；对工艺过程动态监视，在相关工艺参数达到低限或高限，系统产生报警，提醒操作人员提前处理。

小试聚合反应装置操作界面：

7英寸真彩色电容触控屏，模块化显示，用户自定义显示模块，多级菜单，多窗口分级管理设置定时模块：具有双定时模式，保温定时和启动定时压力模块：压力传感器，精度高达0.25%，316L材质，压力数显，带有超压报警联锁，自定义上限压力升降模块：独立机械按钮，一键釜体釜盖自动分离，远程通讯：具备远程控制功能，设有MODBUS RTU通讯模块，上位机软件：温度、搅拌、定时等可通过软件在电脑中可查看设置：历史数据、运行的数据实时可查，可生成温度、压力、转速等数据曲线，可数据导出以Excel表格形式保存，可查看设备报警记录，具备权限管理功能，安全联锁：超温超压报警，停止工作，切断加热，用户可自定义上限温度。
